| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Green Spring |
| प्रमाणन: | ISO13485,ISO9001 |
| मॉडल संख्या: | एलएसवाई-20108 |
| न्यूनतम आदेश मात्रा: | 1किट |
| मूल्य: | negotiable |
| प्रसव के समय: | 7 ~ 14 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति दिन 50000 परीक्षण |
| आकार: | 20.5*10.6*6.8cm | शेल्फ जीवन: | 12 महीने; उत्पादन की तारीख बॉक्स पर है। |
|---|---|---|---|
| नमूना प्रदर्शन: | शुद्ध दूध और ताजा दूध, बकरी का दूध | टाइप: | दूध परीक्षण किट |
| मुख्य शब्द: | स्ट्रेप्टोमाइसिन जेंटामाइसिन और नियोमाइसिन कॉम्बो रैपिड टेस्ट स्ट्रिप | विनिर्देश: | 96 टेस्ट / किट |
| भंडारण: | 2-8 ℃ पर स्टोर करें | पहचान सीमा: | नियोमाइसिन 5 ~ 10 पीपीबी |
| प्रमुखता देना: | ग्रीन स्प्रिंग मिल्क टेस्ट किट,मिल्क टेस्ट किट 10 मिनट,स्ट्रेप्टोमाइसिन जेंटामाइसिन टेस्ट |
||

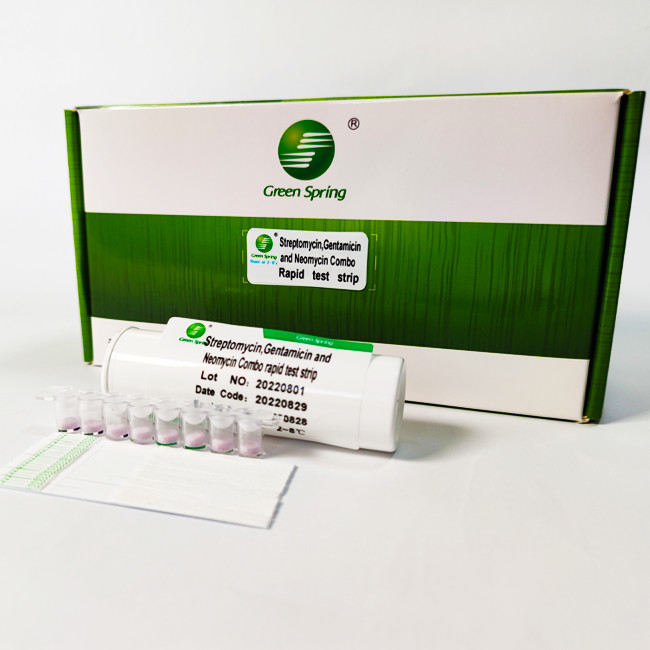

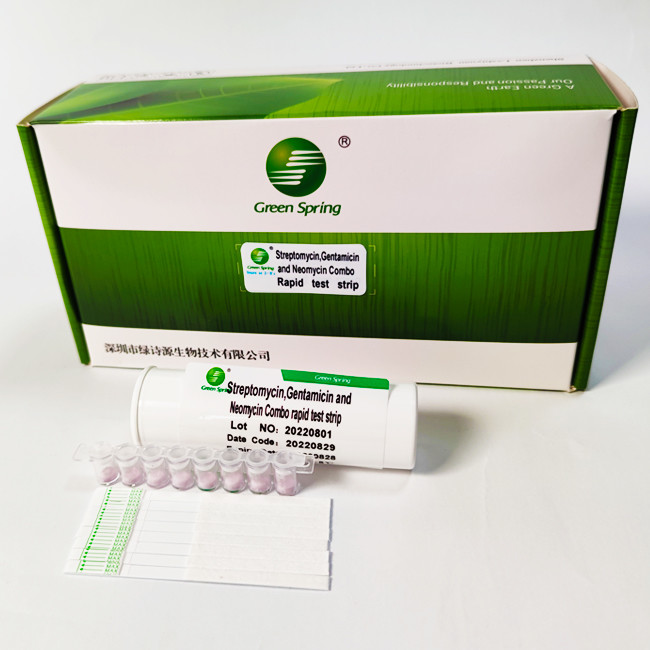

स्ट्रेप्टोमाइसिन जेंटामाइसिन और नियोमाइसिन कॉम्बो रैपिड टेस्ट स्ट्रिप 96 टेस्ट / किट
1. निर्दिष्टीकरण
8 स्ट्रिप्स/बोतल, 12 बोतलें/किट
2. परिचय
स्ट्रेप्टोमाइसिन, जेंटामाइसिन और नियोमाइसिन 2-इन-1 रैपिड टेस्ट स्ट्रिप्स स्ट्रेप्टोमाइसिन, जेंटामाइसिन और नियोमाइसिन अवशेषों की गुणात्मक पहचान के लिए कोलाइडल गोल्ड इम्यूनोक्रोमैटोग्राफी पर आधारित हैं।पूरे परीक्षण में केवल 10 मिनट लगते हैं, और डोंगडोंग की ऑपरेशन संवेदनशीलता अधिक है।
3. पता लगाने की सीमा:
| नाम | पता लगाने की सीमा (पीपीबी) |
| स्ट्रेप्टोमाइसिन / डायहाइड्रो स्ट्रेप्टोमाइसिन | 5-10/10-15 |
| जेंटामाइसिन | 3-5 |
| neomycin | 5-10 |
4. सामग्री
| परीक्षण पट्टिका | 8 पट्टी/बोतल |
| लाल पाउडर सूक्ष्म कुआं | 8 माइक्रो-वेल/बोतल |
| desiccant | 2टुकड़ा/बोतल |
| अनुदेश | 1 टुकड़ा |
5. सिद्धांत
स्ट्रेप्टोमाइसिन, जेंटामाइसिन और नियोमाइसिन संयोजन रैपिड टेस्ट स्ट्रिप्स प्रतिस्पर्धी अवरोध इम्यूनोक्रोमैटोग्राफी के सिद्धांत पर आधारित हैं।प्रक्रिया के दौरान, नमूने में एंटीबायोटिक एंटीबायोटिक-विशिष्ट कोलाइडल गोल्ड-लेबल मोनोक्लोनल एंटीबॉडी से बंध जाता है, जो एनसी मेम्ब्रेन डिटेक्शन लाइन पर एंटीबायोटिक-बीएसए संयुग्म के लिए एंटीबॉडी के बंधन को रोकता है, जिसके परिणामस्वरूप डिटेक्शन लाइन का मलिनकिरण होता है।जब सांद्रता पता लगाने की सीमा पर या उससे ऊपर होती है, तो T रेखा C रेखा से हल्की होती है या T रेखा का कोई रंग नहीं होता है या T रेखा C रेखा के समान रंग की होती है।जब नमूने में कोई एंटीबायोटिक अवशेष नहीं होता है या एकाग्रता का पता लगाने की सीमा से कम होता है, तो टी लाइन सी लाइन से अधिक गहरी होती है;इस बात की परवाह किए बिना कि नमूने में कोई एंटीबायोटिक अवशेष है या नहीं, सी लाइन दिखाई देगी, यह दर्शाता है कि पता लगाना प्रभावी है।
6. संचालन प्रक्रियाएं
6.1 कृपया उपयोग करने से पहले मैनुअल को ध्यान से पढ़ें।परीक्षण स्ट्रिप्स और नमूने लौटाएं जिनका उपयोग कमरे के तापमान पर किया जाएगा।
6.2 किट से आवश्यक बोतल निकाल लें, आवश्यक माइक्रोवेल निकाल लें, तदनुसार चिह्नित करें, कृपया 1 घंटे के भीतर इसका उपयोग करें।नमी से बचने के लिए ढक्कन को सील करना याद रखें।
6.3 नमूने के 200ul को माइक्रोवेल में लेने के लिए एक माइक्रोपिपेट का उपयोग करें, और माइक्रोवेल में अभिकर्मक के साथ नमूने को मिलाने के लिए 5 से 10 बार दोहराएं, जब तक कि नग्न आंखों का न्याय न हो जाए कि कोई ठोस नहीं है (यह एक बहुत ही महत्वपूर्ण कदम है)।
6.4 पहला चरण (40 ± 2 ℃) 5 मिनट के लिए सेते हैं।
6.5 फिर परीक्षण पट्टी को माइक्रोवेल में डालें, मैक्स के साथ अंत को तरल में डालें, और दूसरे चरण को (40 ± 2 ℃) पर 5 मिनट के लिए इनक्यूबेट करें।
6.6 परीक्षण पट्टी को बाहर निकालें और परिणाम को चित्र में दिखाए अनुसार पढ़ें।अन्य समय पर पठन परिणाम अमान्य हैं।
7. परीक्षा परिणामों की व्याख्या
| टी लाइन और सी लाइन की रंग गहराई तुलना | परिणाम निर्णय | परिणाम विश्लेषण |
| टी लाइन> सी लाइन | नकारात्मक | नमूने में एंटीबायोटिक अवशेष पता लगाने की सीमा से कम है |
| टी लाइन = सी लाइन | कमजोर सकारात्मक | एंटीबायोटिक अवशेष नमूने में पता लगाने की सीमा के बराबर है |
| टी लाइन <सी लाइन या टी लाइन अदृश्य है | सकारात्मक | एंटीबायोटिक अवशेष नमूने में पता लगाने की सीमा से अधिक है |
| सी लाइन अदृश्य है | अमान्य | परीक्षण पट्टी अमान्य है, फिर से परीक्षण करें |
8. सावधानियां
1) यह उत्पाद शुद्ध दूध, बकरी के दूध और ताजे दूध के लिए उपयुक्त है।
2) कमरे के तापमान पर एक बार टेस्ट स्ट्रिप का प्रयोग करें, एक्सपायर्ड टेस्ट स्ट्रिप्स का उपयोग न करें।
3) अभिकर्मक को हटाने के तुरंत बाद बोतल को कैप करें।यदि एक बार में 8 माइक्रोवेल का उपयोग नहीं किया जा सकता है, तो तुरंत माइक्रोवेल को कैप करें, उन्हें वापस बोतल में डालें, और उन्हें एक एयरटाइट कंटेनर में स्टोर करें।
4) टेस्ट पेपर के बीच में सफेद फिल्म की सतह को न छुएं, सीधे धूप और पंखे से सीधे उड़ने से बचें।
5) दूध के नमूनों को फ्रिज में 3 दिनों से अधिक समय तक स्टोर न करें।
6) दूध का नमूना बिना किसी गांठ, खटास और वर्षा के पूरी तरह से तरल होना चाहिए।नमूनों को मिलाया गया और परीक्षण से पहले अच्छी तरह से हिलाया गया।
7) उच्च वसा वाले नमूनों के लिए, क्रोमैटोग्राफी धीमी है, और दूसरे चरण को अतिरिक्त 1 मिनट तक बढ़ाने की सिफारिश की जाती है।
8) सकारात्मक परिणाम के लिए फिर से परीक्षण पट्टी का प्रयोग करें।
9. विशिष्टता
इस उत्पाद का क्विनोलोन, सल्फोनामाइड्स और मेलामाइन आदि के साथ कोई क्रॉस-रिएक्शन नहीं है।
10. भंडारण और समाप्ति तिथि
भंडारण: अंधेरे, सीलबंद, सूखी जगह में 2-8 ℃ पर स्टोर करें, जमे हुए नहीं।
समाप्ति तिथि: 12 महीने;उत्पादन की तारीख बॉक्स पर है।
